Как подключить цифровую приставку к старому телевизору Samsung через тюльпаны

Чтобы подключить цифровую DVB‑T2-приставку к старому телевизору Samsung через тюльпаны, вставьте антенный кабель в разъем ANT IN приставки, затем соедините желтый штекер RCA с VIDEO OUT приставки и VIDEO IN телевизора, а белый и красный — с AUDIO OUT и AUDIO IN.

Я — Дмитрий Шуйский, мастер сервисного центра «ТВ Визор». Мой опыт работы с телевизорами составляет 19 лет. Подключение цифровой приставки через RCA — «тюльпаны» — до сих пор востребовано. Многие старые Samsung с кинескопом, ранние LCD-модели и небольшие кухонные телевизоры отлично работают, но не имеют встроенного DVB‑T2-тюнера или HDMI-разъема.

Такой телевизор не нужно менять только ради цифровых каналов. Если экран, звук и кнопки исправны, достаточно подключить отдельную приставку. Она принимает цифровой эфирный сигнал, декодирует его и передает на старый телевизор по аналоговому AV-соединению.

Главное правило: каналы ищут на приставке, а не в телевизоре. Телевизор в этой схеме служит экраном и динамиками. Пультом телевизора выбирают вход AV, а пультом приставки включают ресивер, запускают поиск и переключают каналы.

RCA-подключение использует три штекера: желтый передает изображение, белый — левый аудиоканал, красный — правый аудиоканал. Samsung рекомендует соединять желтый VIDEO-штекер телевизора с выходом VIDEO OUT внешнего устройства; аудиошнуры подключают в соответствующие входы AUDIO.

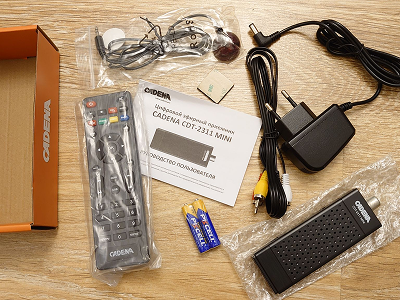

Что понадобится для подключения

Перед настройкой подготовьте все элементы. Лучше собрать схему на столе или на тумбе, чтобы видеть маркировку разъемов и не тянуть провода под углом.

Вам потребуются:

• телевизор Samsung с AV IN, VIDEO IN, AUDIO IN или RCA-входами;
• цифровая эфирная DVB‑T2-приставка;
• комнатная или наружная антенна;
• антенный кабель;
• RCA-кабель 3RCA–3RCA, который часто идет в комплекте с приставкой;
• блок питания приставки;
• пульт от телевизора;
• пульт от приставки;
• батарейки для обоих пультов.

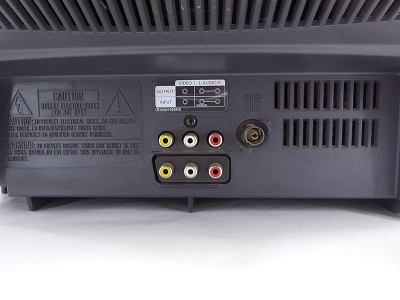

На старом Samsung разъемы могут располагаться сзади, сбоку или под декоративной крышкой. Чаще всего они окрашены в три цвета:

• желтый — VIDEO IN, видеовход;
• белый — AUDIO IN L, левый канал или моно;
• красный — AUDIO IN R, правый канал.

На приставке ищите выходы VIDEO OUT, CVBS OUT, AV OUT, AUDIO OUT L и AUDIO OUT R. Не перепутайте их с входами. Антенна должна входить в разъем ANT IN, RF IN или ANTENNA IN на приставке. Разъем ANT OUT предназначен для передачи сигнала дальше на другой телевизор и не является основным входом для антенны.

Если на телевизоре только один аудиовход, обычно используют белый штекер: он передает моно-звук. Желтый для картинки обязателен. Красный в такой схеме можно не подключать.

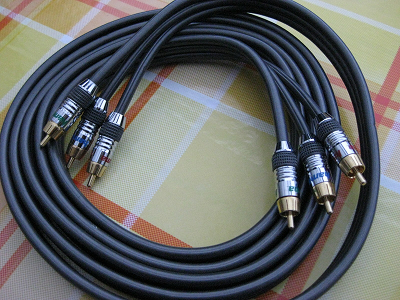

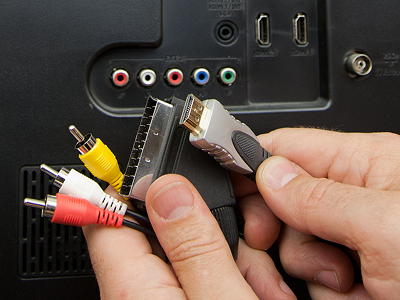

Что такое тюльпаны и почему важны цвета

«Тюльпаны» — бытовое название RCA-разъемов. Их легко узнать по круглой форме и цветной пластиковой окантовке. Кабель передает композитный аналоговый сигнал.

• Желтый штекер отвечает за видео. Через него приставка передает картинку на экран телевизора.
• Белый штекер передает левый аудиоканал. На старых телевизорах с монофоническим звуком он часто используется как единственный аудиоканал.
• Красный штекер передает правый аудиоканал. Вместе с белым он формирует стереозвук.

Подключать штекеры лучше по цветам. Желтый соединяют с желтым, белый с белым, красный с красным. Это стандартная схема для приставки и телевизора.samsung+2

Иногда Samsung использует нестандартную маркировку. Например, видеовход может иметь желто-зеленую окантовку, а вместо красного и белого входа быть один общий Audio IN. Тогда смотрите не только на цвет, но и на надпись возле разъема.

Если у телевизора есть зеленый разъем с маркировкой Y/VIDEO, он может принимать композитное видео через тот же вход. В таком случае желтый штекер вставляют в гнездо, рядом с которым написано VIDEO или Y/VIDEO. Но перед подключением полезно свериться с инструкцией конкретной модели Samsung.

Не вставляйте желтый штекер в красный, белый или компонентный разъем Pr/Pb. Картинка не появится, а звук будет отсутствовать или работать неверно.

Подготовка телевизора и приставки

1. Перед соединением кабелей отключите телевизор и приставку от сети. Это не строго обязательно для RCA, но снижает риск случайного короткого замыкания, искры, повреждения разъема или зависания техники при подключении.
2. Поставьте приставку так, чтобы вокруг нее оставалось свободное место. Не накрывайте ее салфетками, книгами и другими предметами. DVB‑T2-приемники часто греются, особенно в маленьком закрытом шкафу. Перегрев вызывает зависание, пропадание звука и самопроизвольные перезапуски.
3. Проверьте антенный кабель. Он не должен быть пережат мебелью, сильно согнут, поврежден или собран из нескольких скруток. Центральная жила должна выступать из штекера ровно и не касаться внешней оплетки.
4. Если используется комнатная антенна с усилителем, проверьте ее питание. Некоторые модели получают его от USB-порта приставки, другие требуют отдельный блок. Без питания активная антенна может не принимать сигнал или находить только часть каналов.

Телевизор желательно поставить в режим ожидания или выключить физической кнопкой. После завершения соединения сначала включают телевизор, затем приставку.

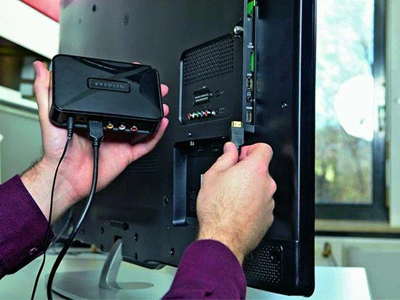

Пошаговое подключение через RCA

Подключайте устройства в следующем порядке.

1. Возьмите антенный кабель, который идет от комнатной или наружной антенны.
2. Вставьте его в разъем ANT IN, RF IN или ANTENNA IN на цифровой приставке.
3. Возьмите RCA-кабель с желтым, белым и красным штекерами.
4. Вставьте желтый штекер в выход VIDEO OUT или AV OUT приставки.
5. Вставьте белый штекер в AUDIO OUT L приставки.
6. Вставьте красный штекер в AUDIO OUT R приставки.
7. Второй желтый штекер вставьте в VIDEO IN телевизора Samsung.
8. Второй белый штекер вставьте в AUDIO IN L телевизора.
9. Второй красный штекер вставьте в AUDIO IN R телевизора.
10. Подключите блок питания приставки к розетке.
11. Включите телевизор и приставку.
12. Нажмите Source, Input, TV/AV или «Источник» на пульте Samsung.
13. Выберите AV, Video, Composite или EXT — название зависит от модели.
14. На экране должно появиться меню приставки.
15. Возьмите пульт приставки и запустите автопоиск каналов.

Схема «антенна → приставка → RCA → телевизор» обязательна. Антенна не должна оставаться подключенной только в телевизор, если вы используете приставку как основной цифровой приемник. Стандартная последовательность подключения DVB‑T2 включает антенный кабель в RF/ANT IN, RCA или HDMI в телевизор, затем выбор AV-входа и поиск каналов в самой приставке.

После поиска приставка сохранит список каналов. В дальнейшем телевизор будет стоять на AV-входе, а каналы вы будете переключать пультом DVB‑T2-ресивера.

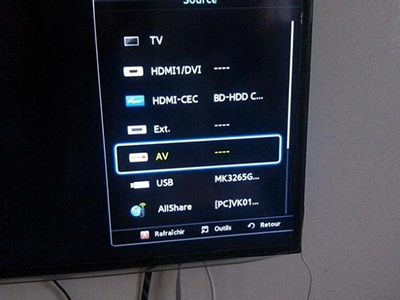

Как выбрать AV на старом Samsung

После подключения приставки телевизор должен перейти на AV-вход. В зависимости от года выпуска Samsung кнопка на пульте может называться по-разному:

• Source;
• Input;
• TV/AV;
• AV;
• «Источник»;
• кнопка с прямоугольником и стрелкой;
• кнопка с изображением разъемов.

Нажимайте ее несколько раз, пока на экране не появится AV, Video, EXT, AV1, AV2 или Composite. У разных Samsung обозначения отличаются.

На кинескопных моделях AV-режим иногда выбирают отдельной кнопкой TV/AV. На ранних LCD-телевизорах список источников открывается через Source. На части моделей AV-вход прячется в главном меню в разделе «Источник».

Если телевизор пишет «Нет сигнала», проверьте три вещи:

• приставка включена;
• RCA-кабель вставлен плотно;
• выбран именно AV, а не HDMI, TV или USB.

Если вместо меню приставки виден черный экран, но звука нет, проверьте желтый штекер VIDEO и белый/красный AUDIO. Если звук есть, а картинки нет — почти всегда проблема в желтом кабеле или выбранном входе.

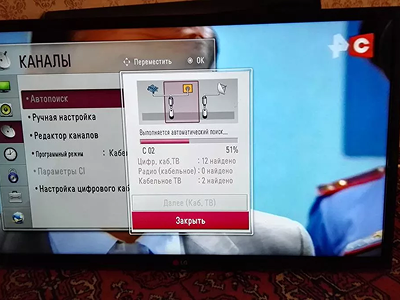

Настройка цифровых каналов на приставке

Когда на телевизоре появилось меню приставки, настройка каналов выполняется ее пультом.

Общий порядок такой:

1. Нажмите Menu на пульте DVB‑T2-приставки.
2. Найдите раздел «Поиск каналов», «Установка», «Настройка» или «Каналы».
3. Выберите «Автоматический поиск».
4. Укажите страну, если приставка спрашивает.
5. Выберите режим DVB‑T2 или «Эфир».
6. Запустите поиск.
7. Дождитесь его завершения.
8. Сохраните найденные каналы.
9. Выйдите из меню и проверьте несколько каналов.

Поиск обычно занимает от одной до пяти минут, в зависимости от приставки и качества сигнала. Если найдено ноль каналов, не обвиняйте сразу ресивер. Проверьте антенну, кабель, положение комнатной антенны, питание усилителя и правильность подключения ANT IN.

Если найдено только несколько каналов, сигнал может быть слабым. Цифровое телевидение работает не так, как аналоговое: вместо «снега» на экране обычно появляются квадраты, зависания, пропадание звука или надпись «Нет сигнала».

Почему нет картинки или звука после подключения

После сборки схемы возможны типовые проблемы. Их лучше искать по симптомам.

Телевизор пишет «Нет сигнала»

Чаще всего выбран неверный источник. Нажмите Source и выберите AV. Затем убедитесь, что приставка включена: на ее корпусе должен светиться индикатор или дисплей.

Также проверьте желтый RCA-штекер. Он должен быть вставлен в VIDEO OUT на приставке и VIDEO IN на телевизоре.

Есть звук, но нет изображения

Проверьте желтый «тюльпан». Он отвечает за видео. Если кабель исправен, попробуйте другой AV-вход телевизора, если он есть. На некоторых Samsung вход может быть подписан Video, AV IN или Y/Video.

Есть картинка, но нет звука

Проверьте белый и красный штекеры. При монофоническом телевизоре используйте белый штекер. Если телевизор имеет только один вход AUDIO IN, подключите к нему белый кабель.

Убедитесь, что на приставке и телевизоре не стоит нулевая громкость и не включен Mute. Если звук пропадает только на отдельных каналах, проблема может быть в самой трансляции или настройках аудиоформата приставки.

Экран черно-белый

Такое бывает, если желтый кабель вставлен не в тот вход, телевизор находится не в AV-режиме или приставка выставлена на неподходящий стандарт изображения. В настройках ресивера найдите TV System, Video System или «Система ТВ» и выберите PAL для старых телевизоров Samsung.

Каналы не находятся

Проверьте антенный кабель, питание активной антенны, положение антенны и разъем ANT IN. Если у соседей на общей антенне тоже нет сигнала, проблема может быть вне квартиры.

Появляются квадраты и зависания

Это симптом слабого цифрового сигнала. Проверьте кабель, разветвитель, штекер и расположение антенны. Слишком длинный или старый кабель также снижает качество приема.

Старый Samsung с одним аудиовходом

На очень старых моделях Samsung может быть только два AV-разъема: желтый Video и белый Audio/Mono. Это не препятствие для подключения.

В такой схеме:

• желтый штекер подключают как обычно в Video;
• белый штекер подключают в Audio/Mono;
• красный штекер не используют.

Звук будет монофоническим, но каналы и изображение будут работать нормально. Это стандартный вариант для телевизоров с одним встроенным динамиком.tv-wiki+1

Не соединяйте красный и белый штекеры между собой самодельным переходником без необходимости. Такой способ может создать искажения и шум. Если телевизор имеет только Mono-вход, используйте один белый аудиоканал.

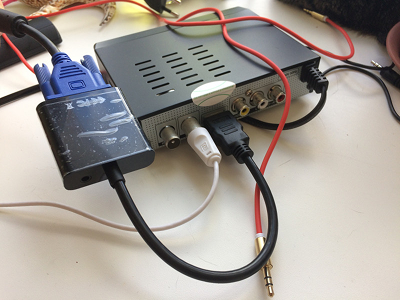

Если у приставки только HDMI

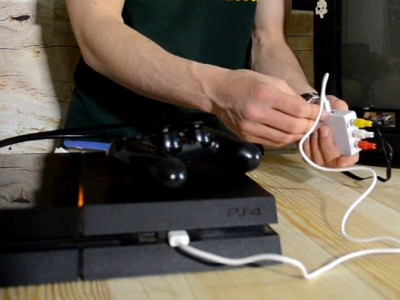

Иногда купленная приставка имеет только HDMI-выход, а старый Samsung — только RCA-входы. Прямой кабель HDMI–RCA в большинстве случаев не решит проблему: цифровой HDMI-сигнал нужно преобразовать в аналоговый композитный.

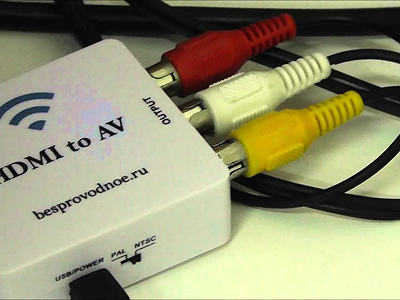

Понадобится активный HDMI → RCA-конвертер с отдельным питанием. Он принимает HDMI от приставки, преобразует его и отдает желтый, белый и красный RCA-сигнал на телевизор.

Схема выглядит так:

• антенна → ANT IN приставки;
• HDMI OUT приставки → HDMI IN активного конвертера;
• RCA OUT конвертера → VIDEO/AUDIO IN телевизора;
• питание приставки и конвертера → сеть;
• телевизор → AV-вход.

Кабель HDMI–RCA без активного преобразователя часто оказывается бесполезным, потому что он не умеет сам конвертировать формат сигнала. При выборе переходника ищите именно HDMI to AV/RCA Converter, а не обычный соединительный провод.

Для старого телевизора также важен параметр PAL/NTSC на конвертере. В России для старых Samsung обычно выбирают PAL, если на экране появляются черно-белая картинка, бегущие строки или нестабильное изображение.

Кейс: Samsung CS‑21K30MJ не показывал приставку через тюльпаны

На выезд поступила заявка по старому Samsung CS‑21K30MJ. Клиент купил DVB‑T2-приставку, подключил тюльпаны по цветам, но телевизор продолжал показывать синий экран с надписью «Нет сигнала». Хозяин решил, что неисправен телевизор.

1. Сначала я проверил схему. Антенна была вставлена в ANT IN приставки правильно. RCA-кабель тоже был соединен по цветам. Но телевизор оставался в режиме TV, а не AV. Он ждал сигнал со встроенного аналогового тюнера, хотя приставка передавала картинку через видеовход.
2. Я нажал TV/AV на пульте Samsung и переключил телевизор в AV. На экране сразу появилось меню приставки. Затем я запустил автопоиск пультом ресивера, но он нашел только часть каналов.
3. Причина была в комнатной антенне. Она стояла прямо за телевизором, рядом с блоком питания приставки и роутером. Я перенес ее ближе к окну, поднял выше, проверил питание усилителя и заменил старый антенный штекер. После повторного поиска приставка нашла полный доступный набор цифровых каналов.

Телевизор оказался исправен. Неисправности не было: проблему вызвали неверный AV-режим и слабый сигнал антенны.

Таблица: куда подключать тюльпаны

Типовые ошибки и решения

Когда нужна помощь мастера

Самостоятельно можно подключить приставку, выбрать AV и запустить поиск каналов. Но есть ситуации, в которых нужен мастер.

Обращайтесь в сервис, если:

• AV-разъем телевизора шатается или выпадает;
• изображение появляется только при движении кабеля;
• на исправном RCA-кабеле нет ни картинки, ни звука;
• телевизор не переключается в AV-режим;
• звук есть, но картинки нет на нескольких источниках;
• изображение черно-белое после проверки PAL и кабеля;
• телевизор сам выключается при подключении приставки;
• после грозы перестали работать AV-входы;
• телевизор не включается;
• появился запах гари, треск или сильный нагрев корпуса.

Такие симптомы могут говорить о дефекте разъема, видеовхода, системной платы или блока питания. В сервисном центре «ТВ Визор» ремонт разъемов начинается от 670 рублей, ремонт системной платы — от 630 рублей, ремонт блока питания — от 470 рублей. Выезд и диагностика бесплатны, окончательную стоимость мастер согласует после осмотра.
