Почему телевизор не видит приставку цифрового телевидения: как подключить ресивер к ТВ

Если телевизор не видит цифровую приставку, сначала включите ресивер, проверьте его индикатор, плотность HDMI или RCA-кабеля и выберите на ТВ правильный вход: HDMI 1, HDMI 2 или AV. Антенну подключают в ANT IN приставки, а поиск каналов запускают ее пультом. Если приставка исправна, кабель заменен, но изображения нет на нескольких входах, вероятна неисправность HDMI-разъема, AV-входа, блока питания или системной платы телевизора.

Я — Логинцев Виктор, мастер сервисного центра «ТВ Визор». Мой опыт ремонта телевизоров составляет 14 лет. Одна из частых заявок звучит так: «Телевизор перестал видеть приставку». Владелец включает ресивер, на нем горит лампочка, но телевизор показывает синий экран, черный экран или надпись «Нет сигнала».

В большинстве случаев телевизор не сломан. Причина оказывается простой: выбран не тот вход, приставка находится в режиме ожидания, HDMI-кабель отошел, антенный провод вставлен не туда или поиск запущен в меню телевизора, а не на ресивере.

Но иногда дело серьезнее. После рывка кабеля может выйти из строя HDMI-разъем, после скачка напряжения — блок питания или главная плата, а после грозы — входные цепи тюнера. Поэтому проверку всегда начинаем с правильной схемы и простых действий.

Сервисный центр «ТВ Визор» ремонтирует телевизоры на дому в Москве и области, проводит бесплатные выезд и диагностику. Большинство типовых поломок мастера устраняют за 1–2 часа, а при сложной неисправности телевизор бесплатно доставляют в мастерскую.

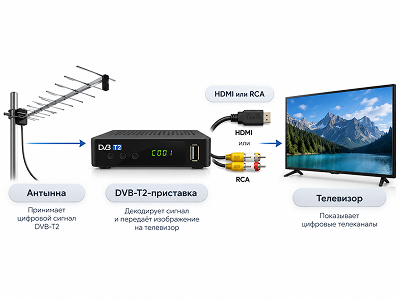

Как устроена схема цифрового телевидения

Цифровая приставка, которую также называют ресивером, DVB‑T2-тюнером или ТВ-боксом, принимает сигнал с антенны. Затем она преобразует его в картинку и звук, которые передает на телевизор.

Правильная схема выглядит так:

• антенна подключается к приставке;
• приставка подключается к телевизору;
• телевизор выбирает вход, к которому подключена приставка;
• поиск каналов выполняют на приставке;
• каналы переключают пультом ресивера.

Антенна должна быть подключена в разъем приставки с маркировкой ANT IN, RF IN, ANTENNA IN или RF INPUT. Именно это вход для сигнала.

На приставке также может быть ANT OUT, RF OUT или LOOP OUT. Это выход, который нужен, чтобы передать сигнал дальше на второй телевизор или другое устройство. В него основную антенну подключать не нужно.

Для связи приставки с телевизором используют:

• HDMI — лучший вариант для современных телевизоров;
• RCA — «тюльпаны» для старых моделей;
• SCART — для части старых телевизоров;
• активный HDMI → RCA-конвертер — если приставка имеет только HDMI, а телевизор только тюльпаны.

При соединении всегда соблюдайте направление: кабель идет из выхода приставки (Output/Out) во вход телевизора (Input/In). Именно неправильное соединение и неверный выбор источника чаще всего приводят к надписи «Нет сигнала».

Проверяем питание приставки

Телевизор не может увидеть приставку, если та не включилась. Даже если кабель подключен правильно, ресивер не передаст изображение и звук без питания.

Проверьте следующее:

1. Подключена ли приставка к розетке.
2. Горит ли индикатор на ее корпусе.
3. Отображается ли время или номер канала на дисплее.
4. Нажата ли кнопка Power на пульте приставки.
5. Не находится ли ресивер в режиме ожидания.
6. Исправна ли розетка.
7. Не выключен ли удлинитель или сетевой фильтр.

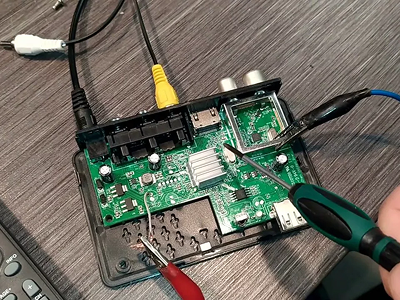

8. Не поврежден ли блок питания приставки.
9. Не перегрелся ли корпус устройства.

На части приставок в режиме ожидания горит красный индикатор, а при запуске — зеленый или синий. На других моделях светится дисплей. Если индикатор не горит совсем, сначала проверьте питание, а не телевизор.

Приставка может зависнуть. В таком случае отключите ее от розетки на одну-две минуты, затем включите обратно. После загрузки снова выберите нужный HDMI или AV-вход на телевизоре.

Не подключайте приставку к слабому USB-порту телевизора, если она рассчитана на штатный сетевой адаптер. При недостаточном питании ресивер может сам перезагружаться, не выдавать изображение или терять каналы.

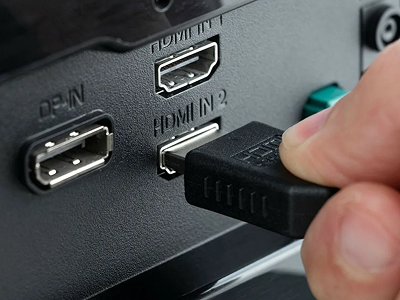

Как подключить приставку по HDMI

HDMI передает изображение и звук по одному цифровому кабелю. Это лучший способ для современных телевизоров: картинка остается четкой, а звук идет без отдельного аудиокабеля.

Порядок подключения:

1. Выключите телевизор и приставку.
2. Найдите на приставке разъем HDMI OUT.
3. Найдите на телевизоре свободный HDMI IN.
4. Вставьте один конец кабеля в приставку.
5. Второй конец вставьте в телевизор.
6. Подключите приставку к питанию.
7. Включите телевизор.
8. Включите ресивер.
9. Нажмите Source, Input или «Источник» на пульте ТВ.
10. Выберите тот HDMI-вход, куда вставлен кабель.
11. Подождите несколько секунд, пока приставка загрузится.
12. На экране должно появиться меню ресивера.

Если приставка подключена в HDMI 2, на телевизоре нужно выбрать HDMI 2. Это кажется очевидным, но именно несоответствие входа — самая частая причина ошибки.

Если изображения нет, вставьте кабель в другой HDMI-порт. Затем попробуйте другой HDMI-кабель. Если приставка работает на другом телевизоре, а у вас не показывает ни в одном входе, нужна диагностика HDMI-разъемов и платы.

Не используйте кабель с перегибами, трещинами на изоляции и люфтом штекера. HDMI чувствителен к повреждению контактов. Иногда картинка еще есть, но звук пропадает, появляются мерцание, квадраты или телевизор периодически пишет «Нет сигнала».

В сервисе «ТВ Визор» ремонт HDMI-разъема начинается от 670 рублей.

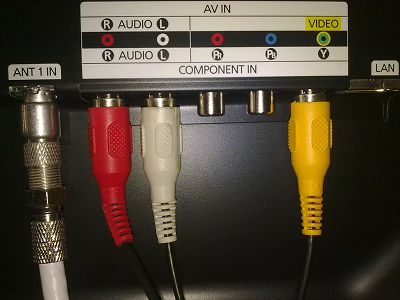

Как подключить приставку через тюльпаны

Для старых телевизоров используют RCA-кабель, который в быту называют «тюльпаны». Он имеет три штекера.

• Желтый — изображение.
• Белый — левый аудиоканал или моно-звук.
• Красный — правый аудиоканал.

Подключение выполняют по цветам:

1. Желтый штекер вставьте в VIDEO OUT приставки.
2. Второй желтый штекер вставьте в VIDEO IN телевизора.
3. Белый штекер подключите в AUDIO OUT L приставки и AUDIO IN L телевизора.
4. Красный штекер подключите в AUDIO OUT R приставки и AUDIO IN R телевизора.
5. Включите телевизор и ресивер.
6. Нажмите Source, Input или TV/AV.
7. Выберите AV, Video, Composite, EXT или AV1.

Желтый кабель передает картинку, красный и белый — звук. При неправильном подключении возможны разные симптомы: картинка без звука, звук без картинки, черно-белое изображение или надпись «Нет сигнала». Правильная цветовая схема RCA описана в инструкциях по подключению ресивера: желтый используют для видео, белый и красный — для аудио.

Если на телевизоре один аудиовход Audio/Mono, подключите белый штекер. Красный при этом не используйте. Звук будет монофоническим, но приставка будет работать.

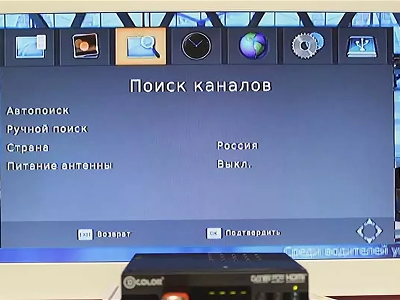

Настройка каналов на ресивере

После правильного соединения телевизор должен показать меню приставки. Только после этого запускают поиск каналов.

Порядок настройки:

1. Возьмите пульт именно от приставки.
2. Нажмите Menu.
3. Найдите раздел «Каналы», «Установка», «Поиск» или «Настройка».
4. Выберите «Автопоиск» или «Автоматический поиск».
5. Укажите страну, если появится такой запрос.
6. Выберите DVB‑T2, «Эфир» или «Антенна».
7. Запустите поиск.
8. Дождитесь окончания.
9. Сохраните найденные каналы.
10. Переключите несколько каналов пультом ресивера.

Если приставка нашла ноль каналов, телевизор при этом может быть полностью исправен. Проверяйте антенну, кабель, положение комнатной антенны, питание усилителя и разъем ANT IN.

Если найдена только часть каналов, проблема часто в качестве сигнала. Цифровое ТВ работает «порогово»: при хорошем уровне картинка чистая, а при слабом появляются квадраты, зависания, заикание звука и надпись «Нет сигнала».

По стандартной схеме сначала подключают антенну в RF IN приставки, затем соединяют выход ресивера с телевизором, выбирают соответствующий вход на ТВ и запускают настройку каналов через меню DVB‑T2-приемника.

Почему телевизор не видит ресивер

Когда телевизор не показывает приставку, чаще всего причина находится в одном из следующих мест.

Выбран неправильный вход. Приставка подключена к HDMI 1, а телевизор включен на HDMI 2, AV или TV. Нажмите Source и выберите правильный разъем.

Приставка выключена. На телевизоре выбран верный вход, но ресивер находится в режиме ожидания или не получает питание. Проверьте индикатор и кнопку Power.

Неисправен HDMI или RCA-кабель. Провод может быть поврежден внутри, хотя снаружи выглядит целым. Поставьте другой кабель и проверьте работу.

Штекер вставлен не до конца. Это особенно актуально для старых RCA-разъемов и HDMI, который находится в тесной нише. Осторожно вставьте кабель до упора, не давите на порт и не раскачивайте штекер.

Неправильное направление соединения. Кабель должен идти из HDMI OUT/VIDEO OUT приставки в HDMI IN/VIDEO IN телевизора. Если соединить выход с выходом или вход с входом, изображения не будет.

Приставка зависла. Отключите питание ресивера на одну-две минуты, затем включите его снова. После загрузки повторно выберите вход на телевизоре.

Настроено неподходящее разрешение. Это касается HDMI-приставок. Если ресивер передает разрешение, которое старый телевизор не поддерживает, экран может остаться черным. В настройках приставки выберите Auto, 720p или 1080p — в зависимости от возможностей ТВ.

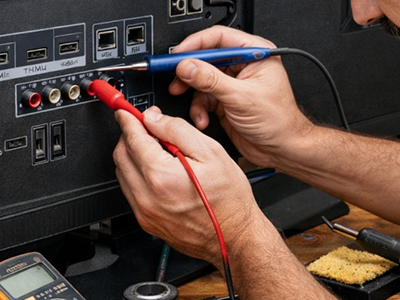

Поврежден разъем телевизора. Если приставка работает через один HDMI-вход, но не работает через другой, вероятно, неисправен конкретный порт. Если картинка появляется только при движении кабеля, возможна трещина пайки разъема.

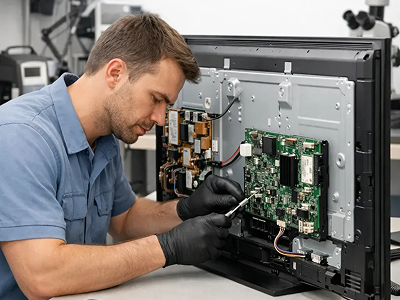

Неисправна системная плата. Если телевизор не видит несколько исправных приставок на разных входах, не распознает HDMI, зависает, перезагружается или не сохраняет источники, нужна проверка системной платы.

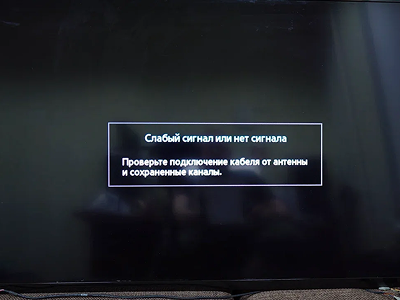

Антенна: почему приставка включается, но каналы не показывает

Телевизор может видеть меню приставки, но сами каналы не будут работать. Это уже не проблема HDMI или RCA. Ресивер исправно передает картинку, но не получает цифровой сигнал с антенны.

Проверьте:

• антенна подключена в ANT IN приставки;
• кабель не пережат и не оборван;
• штекер установлен правильно;

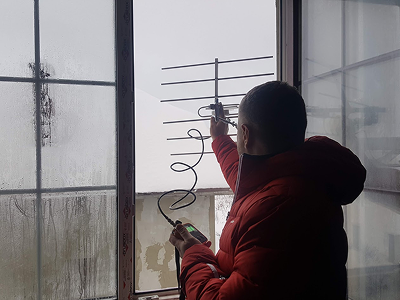

• комнатная антенна стоит у окна или выше;
• активная антенна получает питание;
• нет старого неисправного разветвителя;
• у соседей есть сигнал;
• на приставке выбран режим DVB‑T2;
• поиск каналов запускался на приставке.

Комнатную антенну не стоит ставить прямо за телевизором, рядом с роутером, блоком питания, приставкой и силовыми проводами. Электронные устройства создают помехи, а корпус телевизора может экранировать сигнал.

Если после настройки изображение рассыпается на квадраты, звук прерывается и каналы периодически пропадают, сигнал слишком слабый. Проблема может быть в антенне, кабеле, разветвителе, усилителе или общей линии дома.

Кейс: Samsung UE43NU7090 не видел DVB‑T2-приставку

На выезд поступила заявка по Samsung UE43NU7090. Клиент купил цифровую DVB‑T2-приставку и подключил ее по HDMI. Приставка включалась, на дисплее отображался номер канала, но телевизор показывал «Нет сигнала».

1. Я начал с проверки источника. На телевизоре был выбран HDMI 2, а приставка физически подключалась к HDMI 1. После выбора правильного входа изображения не появилось. Далее я проверил кабель. Он оказался старым, с сильным перегибом возле тумбы.
2. Я подключил тестовый HDMI-кабель. Меню приставки появилось сразу. Затем запустил поиск на ресивере, но он нашел только часть каналов. Вторая проблема оказалась в комнатной антенне: она стояла за телевизором, рядом с роутером и блоком питания.
3. Я перенес антенну ближе к окну, проверил штекер, подключил питание усилителя и повторил поиск. После этого приставка нашла доступные цифровые каналы, картинка стала стабильной, а звук перестал прерываться.

Телевизор был исправен. Причины оказались внешними: неверно выбранный HDMI-вход, поврежденный кабель и слабый сигнал антенны. Такой случай показывает, почему важно проверять цепочку целиком, а не менять телевизор при первой надписи «Нет сигнала».

Когда нужно вызывать мастера

Самостоятельно можно проверить питание приставки, выбрать правильный вход, заменить кабель и выполнить поиск каналов. Но часть проблем требует профессиональной диагностики.

Обращайтесь в сервис «ТВ Визор», если:

• HDMI-разъем телевизора шатается;
• картинка появляется только при движении кабеля;
• несколько исправных приставок не работают на одном телевизоре;
• телевизор не переключается на AV или HDMI;
• после грозы перестали работать входы;
• на нескольких HDMI-входах нет изображения;
• есть картинка, но постоянно пропадает звук;
• телевизор перезагружается после подключения ресивера;
• появился запах гари;
• корпус сильно греется;
• приставка исправна на другом телевизоре, но ваш ТВ ее не видит.

Такие признаки могут говорить о поврежденном HDMI-разъеме, AV-входе, системной плате или блоке питания. В сервисе «ТВ Визор» ремонт HDMI-разъема начинается от 670 рублей, ремонт блока питания — от 470 рублей, ремонт системной платы — от 630 рублей. Выезд и диагностика бесплатны, а итоговую сумму мастер согласует до начала работ.
