Ремонт подсветки телевизора своими руками: как проверить и заменить сгоревшие светодиоды

Телевизор включается, звук есть, а вместо изображения — чёрный экран. Один из частых виновников такого симптома — LED-подсветка. Но прежде чем заказывать новые планки и разбирать панель, нужно убедиться, что проблема действительно в ней.

Разобраться поможет Шуйский Дмитрий, мастер сервисного центра «ТВ Визор». Расскажем, как проверить подсветку телевизора, чем протестировать светодиоды, как подобрать замену и на каком этапе самостоятельный ремонт становится слишком рискованным.

Как устроена LED-подсветка телевизора

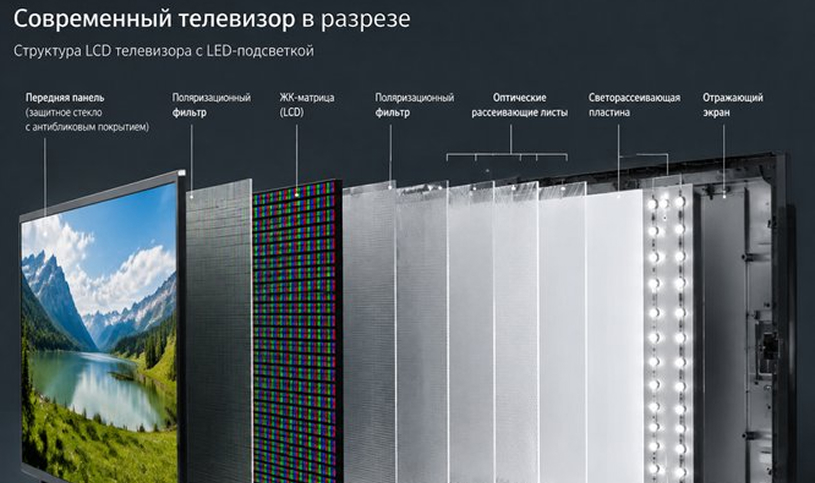

В большинстве современных LED-телевизоров изображение формирует ЖК-матрица, а свет за ней создают светодиоды. Они расположены на отдельных планках и освещают экран через систему отражателей и рассеивающих слоев.

Основных вариантов расположения два:

• Direct LED — светодиоды находятся за матрицей по площади экрана;
• Edge LED — источники света расположены вдоль одного или нескольких краев панели.

Сами светодиоды объединены в цепи и получают питание от LED-драйвера. В разных телевизорах схемы отличаются: одна неисправность может отключить отдельную линию, несколько планок или всю подсветку.

Чтобы добраться до светодиодов, обычно приходится снять ЖК-панель и рассеивающие листы. Именно здесь находится главный риск ремонта: LCD-панель очень тонкая, плохо переносит изгиб и легко повреждается при подъёме или перекосе. В руководствах по ремонту iFixit отдельно рекомендуют полностью поддерживать панель и не допускать её прогиба.

Как понять, что неисправна именно подсветка: простые шаги

Чёрный экран ещё не означает, что нужно менять светодиоды. Похожий симптом могут давать LED-драйвер, блок питания, основная плата и сама матрица.

Начните с проверок, которые не требуют разборки.

Шаг 1. Проверьте работу телевизора

Включите телевизор и попробуйте:

• изменить громкость;
• открыть меню;
• переключить канал или источник;
• прислушаться, есть ли звук.

Если телевизор реагирует на команды, а экран остаётся тёмным, это уже сужает круг причин.

Шаг 2. Проведите тест с фонариком

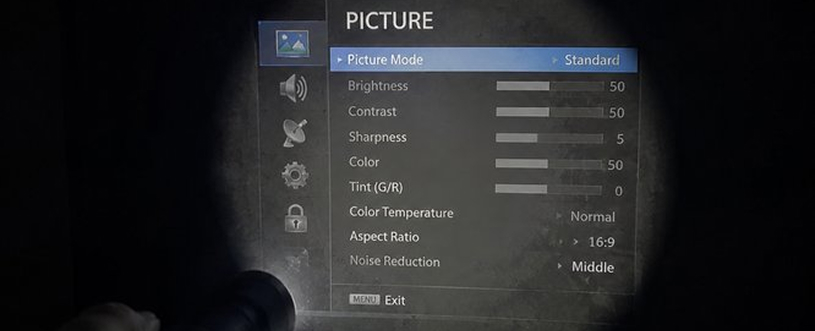

В темной комнате включите телевизор и посветите ярким фонариком на экран под небольшим углом.

Если в освещенной области видно очень тусклое меню, логотип или изображение, сама картинка формируется, но экран не подсвечивается. Такой результат хорошо согласуется с неисправностью системы подсветки. Этот же принцип используется в практических руководствах по диагностике LCD-телевизоров.

Но фонарик не показывает, что именно сломалось. Причиной могут быть как светодиодные планки, так и их питание.

Шаг 3. Посмотрите, как экран ведет себя при включении

Полезно запомнить момент появления проблемы:

Симптом	Что можно подозревать
Экран полностью тёмный, но под фонариком видна картинка	Подсветку или её драйвер
Экран вспыхивает на секунду и сразу гаснет	Неисправную LED-цепь или срабатывание защиты драйвера
Отдельная зона заметно темнее	Часть светодиодов или отдельную планку
Видны локальные яркие точки	Повреждённую или отклеившуюся линзу над светодиодом
Есть полосы, половина изображения, искажения цветов	Причина может быть не в подсветке

Как проверить светодиоды подсветки

После внешней диагностики нужно разделить две возможные неисправности: сами LED-планки и цепь, которая их питает.

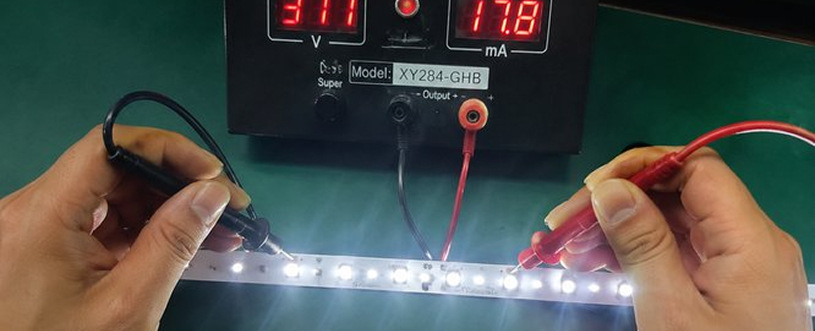

Для домашней проверки удобнее всего специальный LED Backlight Tester. Он рассчитан на светодиодные цепи телевизоров и позволяет проверить планки отдельно от штатного блока питания. Такой способ используют и в практических руководствах по ремонту: шлейф подсветки отключают от телевизора и тестируют цепь внешним прибором.

Порядок проверки после отключения телевизора от сети:

1. Снимите заднюю крышку.
2. Найдите разъём, который идёт от LED-драйвера к подсветке.
3. Отсоедините его.
4. Подключите LED-тестер согласно его инструкции.
5. Проверьте доступные цепи или отдельные планки.

Если одна линия не загорается либо заметно отличается от остальных, потребуется разборка панели и проверка самих планок.

После снятия рассеивающих слоев можно тестировать каждую планку отдельно. На некоторых планках есть контактные точки около светодиодов. Исправный низковольтный LED иногда удаётся проверить мультиметром в режиме проверки диодов, но это зависит от напряжения конкретного светодиода и возможностей прибора. Например, практическое руководство iFixit показывает такую проверку на планке с доступными тестовыми площадками.

Важно. Не измеряйте напряжения внутри включенного открытого телевизора без опыта ремонта сетевой электроники. На выходе LED-драйвера может присутствовать опасное напряжение, а в блоке питания — сохраняться заряд после отключения.

Если LED-тестер показывает, что все цепи подсветки исправны, разбирать матрицу ради замены планок уже не нужно. Причину следует искать в LED-драйвере, блоке питания или цепях управления подсветкой — такую диагностику лучше доверить мастеру.

Когда самостоятельную замену лучше не начинать

Перед разборкой стоит оценить не стоимость LED-планок, а риск повредить сам телевизор. До подсветки приходится добираться через матрицу и рассеивающие слои, а ошибка на этом этапе может обойтись значительно дороже самой неисправности.

От самостоятельного ремонта лучше отказаться, если:

• телевизор ещё на гарантии;
• нет большого ровного рабочего места;
• диагональ слишком велика, чтобы безопасно снять матрицу одному;
• экран приклеен или для разборки нужны специальные инструменты;
• нет опыта работы с тонкими шлейфами и хрупкой матрицей;
• внутри заметны следы перегрева или повреждения платы;
• тест с фонариком не подтверждает проблему с подсветкой;
• LED-тестер показывает исправные планки — тогда уже требуется диагностика драйвера, блока питания или управления подсветкой.

Важно. Если нет уверенности в диагнозе или безопасной разборке панели, на этом этапе лучше обратиться к мастеру. Поврежденная при снятии LCD-матрица обычно делает ремонт значительно дороже, чем замена самой подсветки.

Что понадобится для замены подсветки

Основная часть инструмента довольно простая. Гораздо важнее правильно подготовить рабочее место.

Понадобятся:

• набор подходящих отвёрток;
• пластиковые лопатки или медиаторы;
• LED-тестер;
• небольшие ёмкости для винтов;
• малярный скотч для маркировки;
• чистые перчатки;
• присоски для панели, если конструкция и размер телевизора позволяют ими пользоваться;
• новые LED-планки;
• большой ровный стол.

Стол должен быть больше самого телевизора. На поверхности не должно быть винтов, крошек, инструментов и других предметов, которые могут давить на экран.

Полезно фотографировать каждый этап: расположение проводов, шлейфов, рамок и особенно рассеивающих листов.

Винты лучше сразу раскладывать по группам. Внутри одного телевизора могут использоваться крепления разной длины, и неправильный винт при сборке способен упереться в расположенную ниже деталь.

Как правильно подобрать новые LED-планки

Заказывать подсветку только по диагонали или даже по названию телевизора недостаточно.

Одна модель ТВ может выпускаться с разными версиями панели и разными комплектами подсветки. Продавцы специализированных запчастей поэтому рекомендуют сверять маркировку непосредственно со старой планкой: даже для одного номера модели встречается несколько несовместимых вариантов.

Перед заказом сравните:

Что проверить	Почему это важно
Маркировку на старой планке	Самый надежный ориентир для поиска
Версию панели	Один телевизор может комплектоваться разными панелями
Длину и форму планок	Они должны точно вставать в корпус
Количество светодиодов	От этого зависит электрическая схема
Разъемы и контакты	Подключение должно совпадать
Расположение светодиодов и линз	Иначе возможны пятна и неравномерная подсветка
Комплектность	Лучше понимать, продаётся одна планка или полный набор

Если маркировка читается плохо, полезно сопоставить одновременно номер панели, фотографии планок и их размеры.

Как заменить подсветку телевизора своими руками

Конструкция у производителей и даже у близких моделей различается. Поэтому перед началом ремонта желательно найти разборку именно своей версии телевизора.

Общая последовательность выглядит так.

1. Полностью отключите телевизор

Вытащите вилку из розетки, снимите настольные ножки и отсоедините внешние устройства.

Не приступайте к работе сразу после отключения, если планируете касаться элементов блока питания. Внутри есть конденсаторы, которые способны некоторое время сохранять заряд.

2. Снимите заднюю крышку

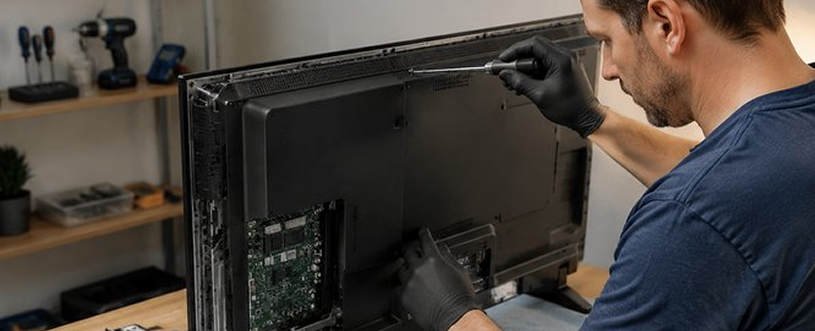

Положите телевизор на подготовленную поверхность и выкрутите крепёж.

Перед отключением разъемов сделайте несколько фотографий. Шлейфы извлекайте за предназначенные для этого части разъёмов, а не за сами проводники.

3. Освободите рамку матрицы

После снятия задней части нужно добраться до креплений LCD-панели. В зависимости от модели это винты, пластиковые защёлки или комбинация нескольких типов крепежа.

Не применяйте силу к рамке: пропущенный винт или защелка часто создают впечатление, что деталь просто «прикипела».

4. Снимите LCD-панель

Это самый рискованный этап.

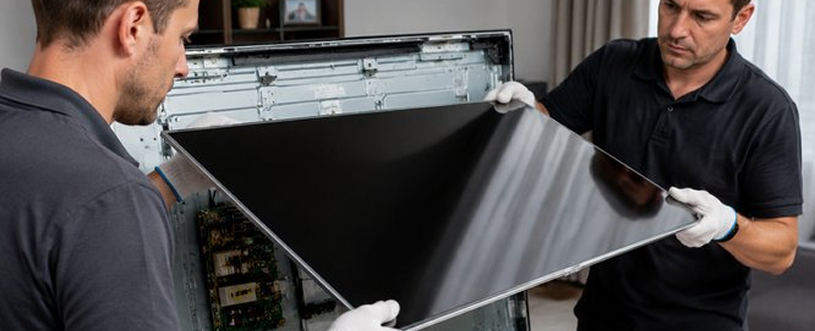

Большую панель лучше поднимать вдвоём или подходящими присосками. Она должна оставаться максимально ровной и получать поддержку по площади. Изгибать её, тянуть за шлейфы или приподнимать за один угол нельзя. Именно необходимость снять хрупкую LCD-панель делает замену подсветки заметно сложнее обычного ремонта платы.

Снятую матрицу положите на отдельную чистую ровную поверхность, где её никто случайно не заденет.

5. Снимите рассеивающие листы

Под матрицей находятся несколько оптических слоев. Их порядок и ориентацию обязательно нужно сохранить.

Перед снятием:

1. Сфотографируйте расположение.
2. Отметьте один угол небольшим кусочком малярного скотча.
3. Снимайте листы всей пачкой, если конструкция это позволяет.
4. Храните их на чистой поверхности.

В руководствах подчеркивается необходимость сохранить точный порядок и ориентацию диффузионных листов.

Не протирайте их обычной тряпкой без необходимости. Пыль, отпечатки и заломы после сборки могут стать заметны на светлом изображении.

6. Проверьте открывшиеся LED-планки

Теперь можно подключать к каждой планке LED-тестер и сравнивать результат.

Ищите:

• полностью неработающую планку;
• отдельный незагорающийся LED;
• заметную разницу яркости;

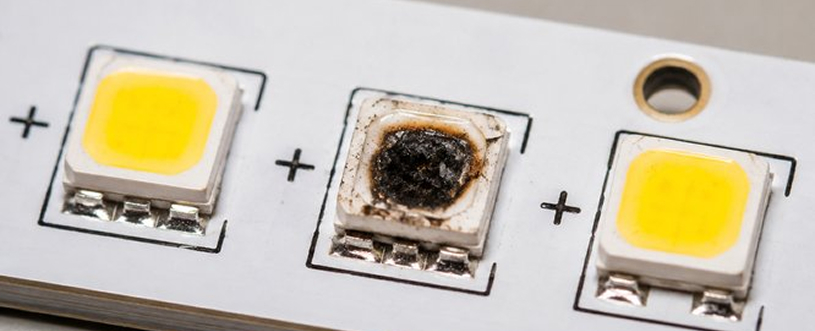

• потемнение вокруг светодиода;
• трещины и следы перегрева;
• поврежденные или отклеившиеся линзы.

Внешне неисправный светодиод далеко не всегда выглядит сгоревшим, поэтому визуальный осмотр нужно сочетать с проверкой.

7. Снимите старые планки

Обычно они закреплены винтами, защёлками, термоскотчем или клеевым слоем.

Сначала отключите разъёмы и крепления, затем аккуратно отделите планку от металлического основания. Остатки старого клея уберите, не повреждая отражающую поверхность.

8. Установите новые

Планки должны лечь точно в прежние места. Особенно важно совпадение положения светодиодов и оптических линз.

Закрепите комплект предусмотренным способом и соедините разъемы.

Если новые планки уже снабжены заводским клеевым слоем, дополнительный толстый слой клея не нужен.

Менять один светодиод или весь комплект

Технически заменить отдельный сгоревший LED возможно. Для этого нужно определить его характеристики, снять линзу, выпаять SMD-светодиод и установить подходящий аналог.

Но для домашнего ремонта такой вариант имеет несколько недостатков:

• нужен навык пайки SMD-компонентов;
• требуется точно подобрать светодиод;
• легко повредить планку или линзу;
• остальные LED имеют тот же срок эксплуатации;
• после ремонта отдельный участок может отличаться по яркости.

Если один светодиод уже вышел из строя после длительной эксплуатации, остальные планки тоже могли заметно выработать ресурс. В реальных ремонтах встречаются ситуации, когда после вскрытия несколько старых полос имеют отдельные слабые или неработающие LED.

Поэтому при доступном полном комплекте обычно рациональнее заменить все планки подсветки одновременно, а не только один перегоревший элемент.

Точечная замена имеет больше смысла при ремонте редкой модели, для которой комплект уже сложно найти, и при наличии нормального оборудования для пайки.

Как проверить подсветку перед окончательной сборкой

После установки новых планок сначала проверьте их LED-тестером.

Все цепи должны включаться без пропусков, а светодиоды — работать равномерно.

Проверку новым комплектом лучше провести до возвращения матрицы на место. Если обнаружится плохой контакт или неисправная новая планка после полной сборки, телевизор придётся снова полностью разбирать.

После этого:

1. Отключите тестер.
2. Верните отражатели и рассеивающие листы в исходном порядке.
3. Убедитесь, что между слоями нет крупной пыли и мусора.
4. Аккуратно установите LCD-панель.
5. Верните рамку и подключите шлейфы.
6. Установите заднюю крышку.
7. Только после полной сборки проведите обычную проверку телевизора от сети.

Так не приходится включать разобранный телевизор с открытым блоком питания ради проверки планок.

Ошибки, из-за которых ремонт заканчивается хуже поломки

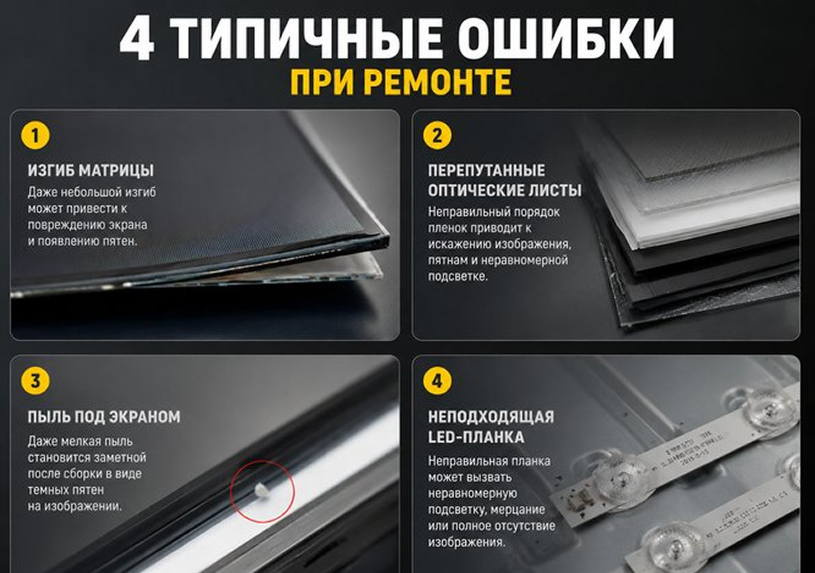

Большинство серьёзных проблем при самостоятельной замене подсветки связано не с самими светодиодами.

Ошибка	Чем это грозит
Поднимают матрицу за один край	Панель изгибается и может треснуть. На больших диагоналях безопасно снять её одному особенно сложно.
Путают оптические листы	После сборки появляются пятна, неравномерная яркость и другие дефекты изображения.
Оставляют пыль внутри	Даже небольшая соринка между матрицей и рассеивающими слоями может быть заметна на светлом фоне.
Покупают планки только по модели телевизора	В одной модели ТВ могут использоваться разные панели и комплекты подсветки, поэтому планки могут не подойти.
Меняют один LED без проверки остальных	Вскоре может выйти из строя другой изношенный светодиод, и телевизор придётся разбирать снова.
Проверяют открытый телевизор от сети	Возникает риск поражения током. Снятые планки безопаснее проверять подходящим LED-тестером при отключенном штатном питании.
Сразу ставят подсветку на максимум	После ремонта нет необходимости постоянно использовать максимальную яркость. Если изображение комфортно при меньшем уровне, лучше оставить запас регулировки.

Кейс мастера

В сервис поступил LED-телевизор с типичным симптомом: после включения экран на секунду подсвечивался, затем становился тёмным. Звук и управление продолжали работать, а при проверке фонариком изображение было видно.

Что сделал Дмитрий:

1. Проверил работу телевизора и подтвердил наличие изображения.
2. Отключил подсветку от штатного питания.
3. Проверил её LED-тестером.
4. После разборки панели нашел неисправную планку.
5. Проверил остальные полосы и установил новый комплект.
6. Перед сборкой протестировал всю подсветку тестером.
7. Вернул рассеивающие слои и матрицу на место.

После замены экран снова стал равномерно подсвечиваться.
